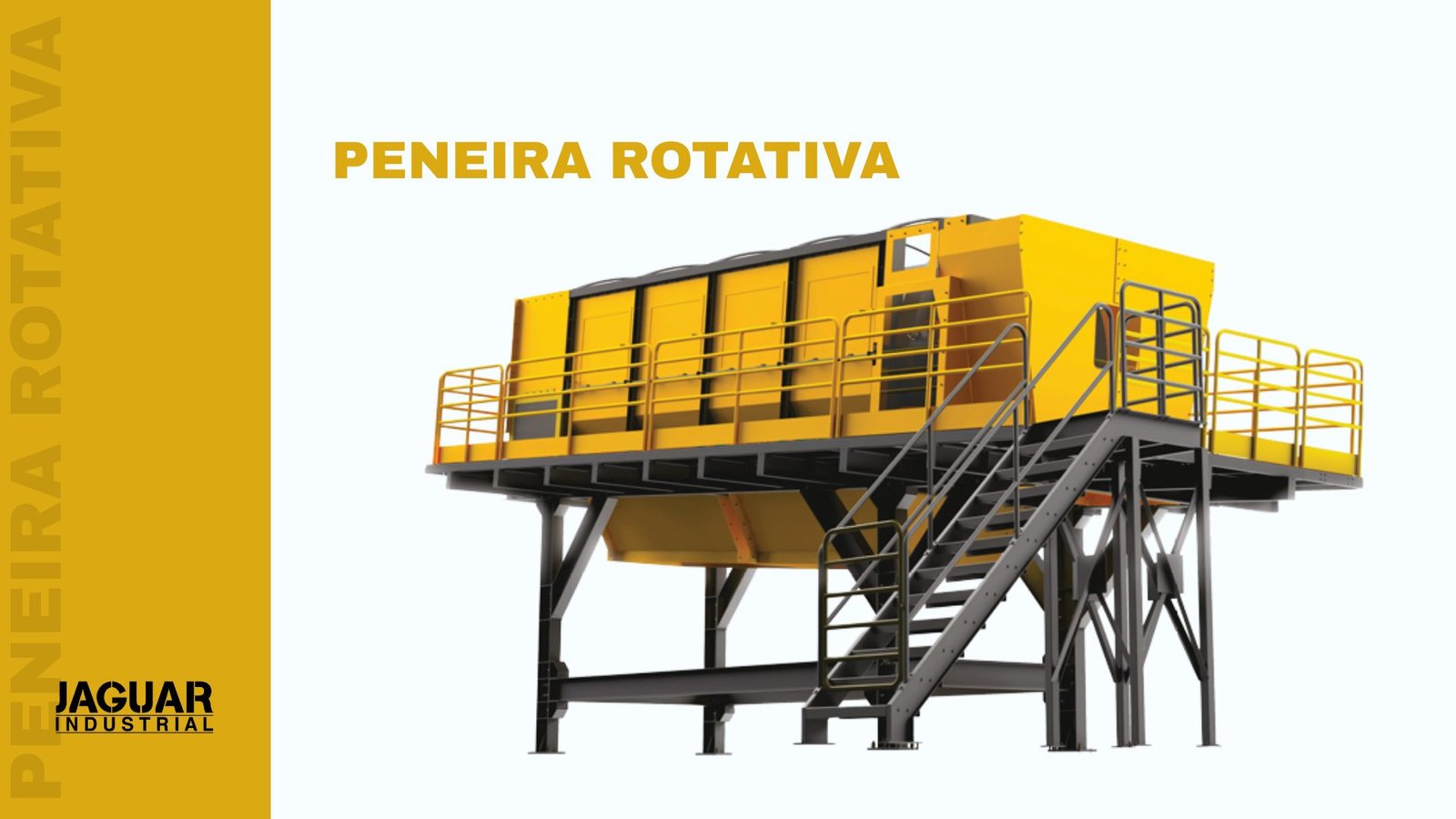

Equipamento de separacao granulometrica por rotacao lenta de cilindro perfurado. O material e alimentado em uma extremidade; particulas menores que a abertura da malha caem por gravidade; o material maior (oversize) segue ate a saida.
Principio de Funcionamento
- Aletas internas elevam e tombam o material durante a rotacao, expondo todas as particulas a superficie de peneiramento
- Velocidade de rotacao: 6 a 20 RPM, dimensionada para tempo de residencia adequado sem degradacao excessiva
- Malhas intercambiaveis: adaptacao rapida a diferentes requisitos de separacao. Espessura das chapas conforme aplicacao:
- 6 mm: refino de composto
- 10 mm: RSU e embalagens
- 15 mm: residuos de construcao e demolicao (RCD)
Aplicacoes
- RSU: pre-classificacao da fracao fina (organicos/inertes) da fracao reciclavel (plasticos, papeis, metais)
- CDR: remocao da fracao fina (areia, vidro, inertes) de baixo poder calorifico; oversize direcionado a trituracao secundaria
- Compostagem: separacao do composto maturado de contaminantes maiores e particulas nao compostadas; limpeza automatica por escovacao
- RCD: classificacao de agregados reciclados em faixas granulometricas para pavimentacao, concreto e aterros
- Residuos comerciais e industriais: separacao de contaminantes e classificacao por tamanho
- Biomassa e madeira: separacao de fracoes finas das maiores para compostagem, pellets ou valorizacao energetica
Caracteristicas Tecnicas
- Estrutura em aco de alta resistencia
- Rolamentos de grande porte
- Acionamento por motorredutor de alta eficiencia (modelos maiores: sistema DRUMGRIP-drive por rodas de apoio)
- Baixo consumo energetico pela rotacao lenta
- Sistema de seguranca em todos os acessos ao interior do trommel
- Opcoes: ponto de succao de poeira, abertura de sacos, sistema anti-strap, iluminacao interna
Linha de Modelos - Serie TM
| Modelo | Diametro (mm) | Comprimento Crivagem (mm) | Comprimento Total (mm) | Potencia (kW) | Rendimento (m3/h) | Esteira de Alimentacao |
|---|---|---|---|---|---|---|
| TM13/40 | 1.280 | 4.000 | 5.400 | 7,5 | 30,6 | 900 mm |
| TM15/50 | 1.550 | 4.800 | 6.800 | 7,5 | 42,1 | 1.220 mm |
| TM19/50 | 1.900 | 4.800 | 6.800 | 15 (2 x 7,5) | 51,6 | 1.220 mm |
| TM19/60 | 1.900 | 6.000 | 8.800 | 15 (2 x 7,5) | 64,5 | 1.220 mm |
| TMM-25/60 | 2.500 | 6.000 | 8.400 | 30 (2 x 15) | 84,8 | 1.520 mm |
| TMM-25/85 | 2.500 | 8.400 | 10.800 | 30 (2 x 15) | 115,5 | 1.520 mm |
| TMM-30/120 | 3.000 | 12.000 | 14.400 | 30 (2 x 15) | 197,9 | 1.520 mm |
Rendimentos de referencia para RSU/MSW com grau de peneiramento de 80%. Valores reais dependem do material, umidade, malha e condicoes operacionais.
Configuracoes Especiais
- RCD: chapas de 15 mm, opcionalmente revestidas com borracha (menor desgaste e ruido)
- Refino: chapas de 6 mm com limpeza automatica por escovacao
- Dupla: dois estagios de peneiramento em um unico equipamento, separando tres fracoes granulometricas
