A Série Q é a linha de trituradores de quatro eixos da Jaguar Industrial para processamento de resíduos industriais, comerciais e especiais. Capacidade de até 30 t/h, com controle de granulometria e resistência a contaminantes pesados.
A principal característica é o conceito ONE STEP: o mesmo equipamento funciona como pré-triturador ou granulador, dependendo da grelha removível. Com a grelha, o material passa por furos calibrados (15-120 mm) para saída controlada. Sem a grelha, o equipamento faz descaracterização de materiais volumosos — colchões, sofás, fardos, resíduos industriais.
Isso elimina a necessidade de dois equipamentos em linha, reduz investimento e simplifica a operação.
Arquitetura mecânica
A Série Q é construída para operação contínua em múltiplos turnos.
Quatro eixos paralelos
Eixos sextavados com facas intercaladas de 15 a 70 mm de largura. Giram em sentidos opostos para corte tipo tesoura. Cada eixo tem 4 rolamentos para estabilidade sob cargas pesadas.
Facas em aço especial
Fabricadas em aço-carbono tratado termicamente, com opção de revestimento de solda dura nas bordas (58-62 HRC).
Diferente de insertos substituíveis, as facas soldadas: - Resistem melhor a contaminantes metálicos pesados (parafusos, porcas, componentes de aço) - Podem ser reformadas por soldagem e usinagem, reduzindo o TCO - Recebem revestimentos específicos por aplicação (ex: pneus = resistência a abrasão e calor) - Aceitam corpos de faca em aço-carbono (menor custo) ou Hardox (maior resistência)
Vedação tripla
Labirinto externo + labirinto interno + vedação de borracha. Impede entrada de poeira, líquidos e partículas finas nos rolamentos. Importante para materiais úmidos ou com alta geração de poeira.
Raspadores laterais segmentados
Evitam acúmulo de material nas laterais dos rotores. Troca rápida sem desmontagem completa.
Grelha removível em aço temperado
Furos de 15 a 120 mm conforme modelo e aplicação. Troca por cilindros hidráulicos. Diferentes configurações podem ser mantidas em estoque para troca rápida entre materiais.
Embreagem mecânica anti-choque
Presente em todos os modelos exceto Q2923. Funciona como fusível mecânico: desacopla o motor do sistema de corte em sobrecarga extrema, protegendo motor, redutor e eixos. Após remoção do contaminante, reinício sem manutenção corretiva.
Redutores planetários
Alta relação de redução para 20-40 RPM com alto torque. Processamento eficiente de materiais densos e fibrosos com menor consumo energético por tonelada.
Estrutura em aço-carbono reforçado
Cavalete robusto, pintura anticorrosiva, desenho compacto. Base metálica reforçada para estabilidade sob cargas dinâmicas.
Sistema elétrico e controle
Conforme NR10, NR12 e ABNT NBR 5410.
Painel com CLP e IHM touchscreen
Todos os modelos: CLP com IHM touchscreen 4,3" (série) ou 7" (opcional). Permite operação, visualização de parâmetros em tempo real, registro de alarmes e informações de manutenção preventiva.
Reversão automática
Monitora corrente dos motores. Detecta sobrecarga ou travamento e inverte a rotação dos eixos para liberar o material. Retorno automático à operação normal.
Registro de dados
O CLP registra alarmes, falhas, sobrecargas e intervalos de manutenção. Dados exportáveis para CMMS ou plataformas de supervisão.
Conectividade
Ethernet ou 4G para integração com SCADA, suporte remoto e monitoramento em tempo real.
Inversor de frequência
Série no Q6900, opcional nos demais. Controle de velocidade dos eixos, otimização de consumo e partida suave dos motores.

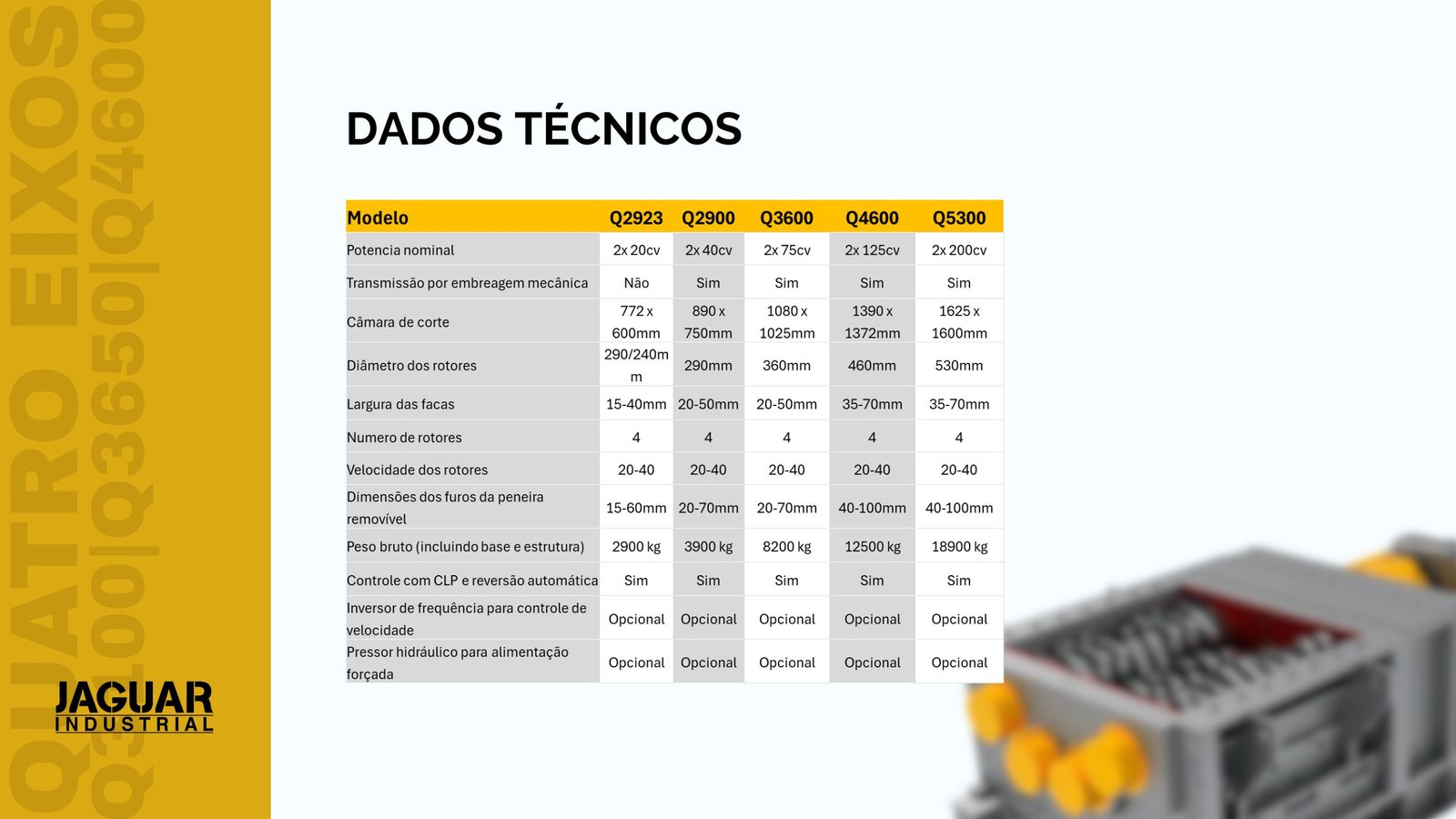

Especificações técnicas
| Modelo | Potência | Embreagem | Câmara de corte (mm) | Rotores (mm) | Facas (mm) | RPM | Peneira (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|
| Q2923 | 2x 20cv | Não | 772 x 600 | 290/240 | 15-40 | 20-40 | 15-60 | 2.900 |
| Q2900 | 2x 40cv | Sim | 890 x 750 | 290 | 20-50 | 20-40 | 20-70 | 3.900 |
| Q3600 | 2x 75cv | Sim | 1.080 x 1.025 | 360 | 20-50 | 20-40 | 20-70 | 8.200 |
| Q4600 | 2x 125cv | Sim | 1.390 x 1.372 | 460 | 35-70 | 20-40 | 40-100 | 12.500 |
| Q5300 | 2x 200cv | Sim | 1.625 x 1.600 | 530 | 35-70 | 20-40 | 40-100 | 18.900 |
| Q6900 | 2x 250cv | Sim | 1.950 x 1.945 | 690 | 35-70 | 20-40 | 40-150 | 36.500 |
- 4 rotores em todos os modelos
- Alimentação: 380/440 V – 60 Hz trifásica
- CLP com reversão automática: série em todos
- Capacidade: até 30 t/h conforme material
Itens de série
- Alimentação 380/440 V – 60 Hz trifásica
- Painel elétrico com CLP
- Proteção elétrica e sobrecarga
- Peneira modular removível em aço temperado
- Base metálica reforçada
- IHM touchscreen 4,3"
- Reversão automática
- Motores de alto rendimento
- Facas em aço-carbono tratado termicamente
- Vedação tripla
- Raspadores laterais segmentados
- Eixos sextavados com 4 rolamentos por eixo
- Redutores planetários
- Embreagem anti-choque (exceto Q2923)
- Estrutura em aço-carbono com pintura anticorrosiva
Opcionais
- Inversor de frequência (Q2923 a Q5300)
- Tela touchscreen 7" com software customizado
- Facas com solda dura 58/62 HRC
- Facas com insertos de alta resistência
- Caçamba com pressor hidráulico
- Controle remoto
- Transportador de correia
- Extrator magnético suspenso
- Conectividade Ethernet ou 4G
- Sensores de monitoramento de motores
Aplicações
Destruição de produtos e dados confidenciais
Processa papel, discos rígidos, mídias eletrônicas, produtos de recall e falsificações. Grelha removível controla o tamanho dos fragmentos para conformidade com LGPD e GDPR.
Lixo eletrônico (REEE)
Tritura placas de circuito, cabos, transformadores, motores, baterias, celulares, computadores, TVs e geladeiras. Resiste a contaminantes metálicos pesados e processa materiais heterogêneos para recuperação de metais.
Metais ferrosos e não-ferrosos
Perfis de alumínio, chapas, rodas de liga leve, tubos, latas, tambores vazios, fios e cabos de cobre/alumínio. Alto torque em 20-40 RPM com facas revestidas.

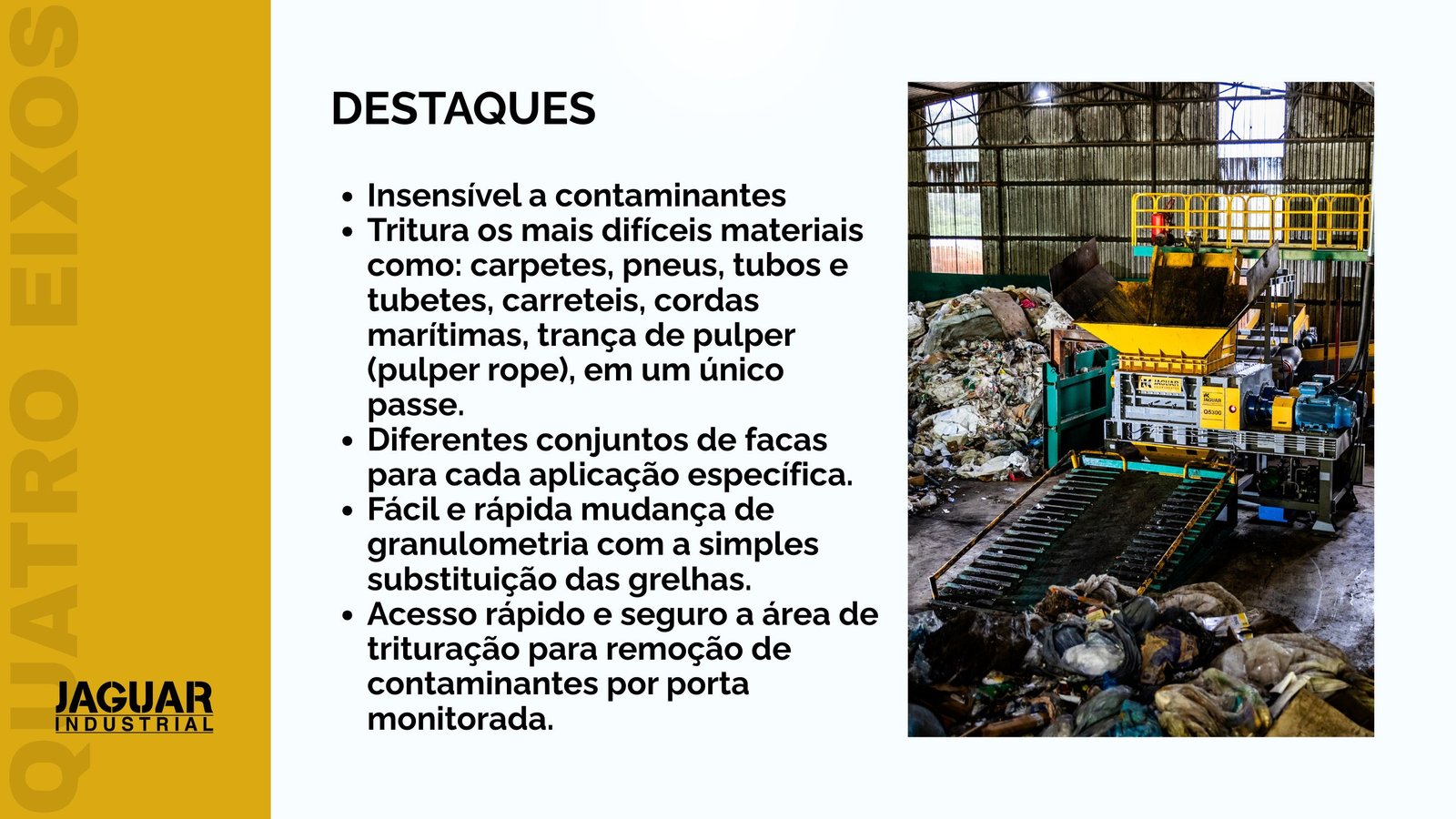

Materiais fibrosos
Colchões com molas, cordas marítimas, trança de pulper, carpetes, tubos, carretéis. O sistema de 4 eixos com reversão automática evita travamentos.
Resíduos perigosos (Classe I)
Tambores cheios, IBCs, baterias industriais, resíduos hospitalares (RSS), resíduos radioativos de baixa atividade.
Plásticos e embalagens
Rígidos, flexíveis, PET, Tetra Pak, filmes, big bags, tambores e paletes plásticos. Grelha controla granulometria para separação e valorização.
Papel e papelão
Papel, papelão, rejeitos de reciclagem, embalagens contaminadas. Processa material úmido e com contaminantes metálicos (grampos, arames).
Resíduos comerciais e industriais (C&I)
Resíduos mistos de varejo, escritórios, construção leve, embalagens e produção industrial.
Consultoria técnica
A equipe da Jaguar Industrial oferece:
- Análise de material e testes em equipamentos piloto
- Dimensionamento do modelo para a aplicação
- Seleção de facas e grelhas por tipo de material
- Projeto de integração com alimentação, transporte e separação
- Treinamento operacional e de manutenção
- Suporte técnico contínuo e assistência remota
